VERWIJDERING VASTE DELEN
Patroonfilters

Multivis levert 2 soorten patroonfilters,
1. werkend onder lagere druk - 0.3 bar vanaf 200 micron
2. werkend onder hogere druk - 2.5 bar vanafa 30 micron

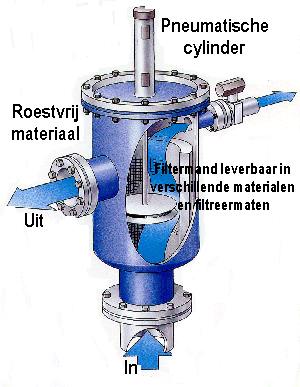

1. LAGERE DRUK PATROONFILTERS
Voordelen:
  • zelfreinigend
  • hoge debieten mogelijk:
    max. 500 m3/uur
  • weinig voordruk nodig om het filter te laten werken: 0.2 - 4 meter
  • weinig druk nodig om te spoelen: 3m
  • geschikt voor zeewater
  • eenvoudige installatie
  • geschikt voor continue gebruik
  • nagenoeg geen onderhoud

REINIGINGSCYCLUS:

Normale werking:
De spoelklep is gesloten en de in het bovendeksel gemonteerde zuiger bevindt zich boven de filterkorf
Reiniging-eerste fase:
De reinigingscyclus wordt gestart als er door opeenhoping van vuil drukverschil ontstaat, of na een vooraf ingestelde tijdsinterval. De spoelklep wordt geopend en grote verontreinigingen worden uitgedreven/
Reiniging - tweede fase:
De zuiger maakt twee volledige slagen in de filterkorf. De snelheid van de vloeistof tussen de filtermand en de zuiger wordt verhoogd, waardoor een drukverlies wordt gecreeerd. Dit heeft als gevolg dat de stroomrichting plaatselijk omgekeerd wordt, zodat op de korf vastgehechte deeltjes verwijderd worden

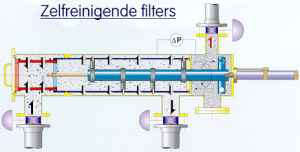

2. HOGERE DRUK PATROONFILTERS
Voordelen:
  • volledig automatisch terugspoelproces dat bij een vooringesteld drukverschil gestart wordt
  • terugspoeling met de aanwezige vloeistof en procesdruk
  • lage drukval over het filter zorgt voor besparing op energiekosten
  • terugspoeling d.m.v. kleine nozzles waardoor een plaatselijk reinigingseffect ontstaat zodat een hoge terugspoelsnelheid bereikt wordt en zodoende een 100%optimale reiniging plaatsvindt
  • continue doorstroming ook tijdens het spoelproces
  • hoge capaciteit en compacte units
  • filterfijnheid naderhand eenvoudig aan te passen aan de procesomstandigheden
  • onderhoudsarm
